一、工艺介绍：

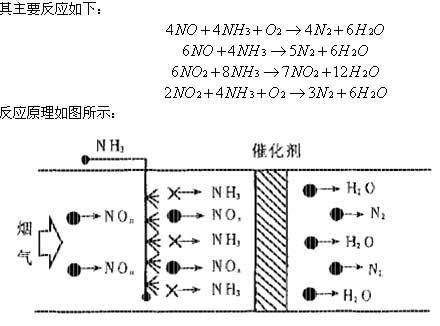

SCR（Selective Catalytic Reduction）即为选择性催化还原技术，近几年来发展较快，在西欧和日本得到了广泛的应用，目前氨催化还原法是应用得*多的技术，选择性是指在催化剂的作用和在氧气存在条件下，NH3优先和NOx发生还原脱除反应，生成氮气和水，而不和烟气中的氧进行氧化反应，其主要反应式为：
4NO+4NH3+O2→4N2+6H2O （1）
2NO2+4NH3 +O2→ 3N2+6H2O （2）
在没有催化剂的情况下，上述化学反应只是在很窄的温度范围内（980℃左右）进行，采用催化剂时其反应温度可控制在300-400℃下进行，相当于锅炉省煤器与空气预热器之间的烟气温度，上述反应为放热反应，由于NOx在烟气中的浓度较低，故反应引起催化剂温度的升高可以忽略。SCR选择性催化还原法脱硝技术是目前国际上应用*为广泛的烟气脱硝技术，在日本、欧洲、美国等国家地区的大多数电厂中基本都应用此技术，它没有副产物，不形成二次污染，装置结构简单，并且脱除效率高（可达90%以上），运行可靠，便于维护等优点。SCR 技术原理为：在催化剂作用下，向温度约280～420 ℃的烟气中喷入氨，将NOX 还原成N2 和H2O。

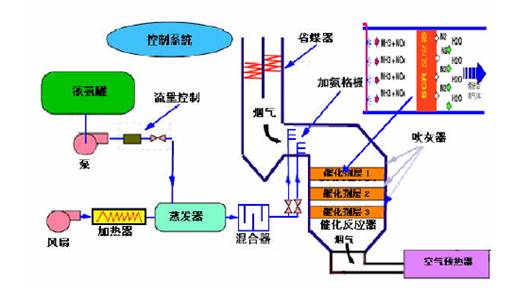

二、原理理图：

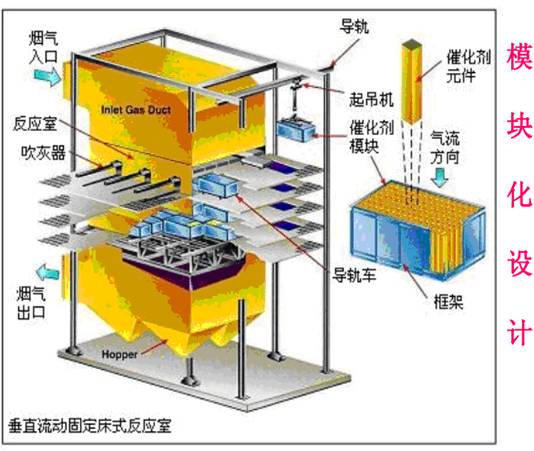

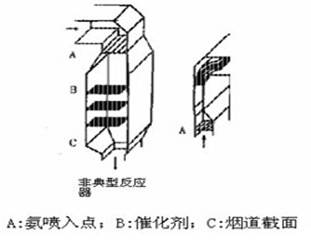

NH3与烟气均匀混合后一起通过一个填充了催化剂(如V2O5-TiO2)的反应器，NOx与NH3在其中发生还原反应，生成N2和H2O。反应器中的催化剂分上下多层(一般为3—4层)有序放置。
该方法存在以下问题：催化剂的时效和烟气中残留的氨。为了增加催化剂的活性，应在SCR前加高校除尘器。残留的氨与SO2反应生成(NH4)2SO4，NH4HSO4 很容易对空气预热器进行粘污，对空气预热器影响很大。在布置SCR的位置是我们应多反面考虑该问题。

三、催化剂简单介绍
从体积上看可以对比可看出，蜂窝式触媒接触面积大，所需总体积要比同等设计条件下其他催化剂要小近30%。选择蜂窝式催化剂能减小反应器尺寸，减少企业增加SCR装置的初期投资成本。从催化剂本身性能来看，蜂窝式触媒均匀式的结构具备更强的抵抗各种中毒的能力，因而寿命更长。经济性强。从安全性来看，主要事故一般由积灰的燃烧引起，蜂窝式催化剂由于全部由活性材料制成，不会助燃；若带有金属架构，发生火灾不会导致整个催化剂的破坏。从实际工况分析来看，灰分含量与性质以及烟气参数条件完全在我公司经验数据库范围内，选择蜂窝式触煤完全可以胜任。

催化剂规格
项目规格
类型蜂窝型
材料 TiO2，V2O5，WO3
催化剂单元节距 5.9mm
催化剂单元布置 25孔x 25孔
催化剂单体尺寸（(宽×长×高) 150mm×150mm×960mm
催化剂模块块尺寸 (宽×长×高) 960mm×1900mm×1220mm

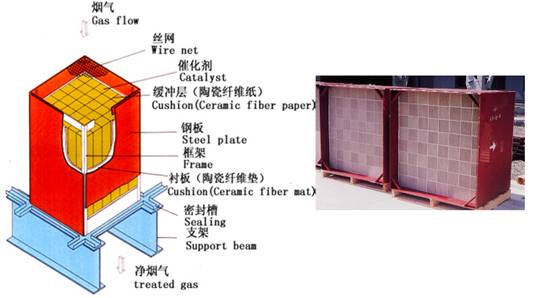

我公司在加装、的催化剂之前，催化剂体积满足性能保证中关于脱硝效率和氨的逃逸率等的要求。催化剂模块设计能有效防止烟气短路的密封系统，密封装置的寿命不低于催化剂的寿命。催化剂各层模块规格统一、具有互换性。见下图。
